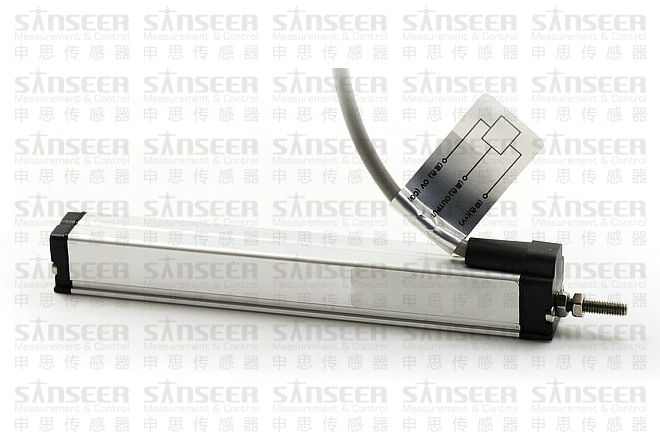

直線位移傳感器、電子尺實際上就是一個滑動變阻器，是作為分壓器使用，以相對電壓來顯示所測量位置的實際位置，它的功能在于把直線機械位移量轉換成電信號。那么直線位移傳感器檢測絕對位置有什么方法呢？下面申思測控小編就來為大家介紹。

直線位移傳感器產品是以相對位置(相對位置就是該位置相對總位置)代表絕對位置(由于內部已經設定總長度，所以相對位置就成為了絕對位置)的，可以停電后不丟失數據，上電后自動恢復。直線位移傳感器的信號無論是電壓還是電流，都是模擬信號。模擬信號只要設定零位和基準后，一般都是絕對信號。這些信號不會在傳輸中即使有丟失，也不會出錯。

在表述直線位移傳感器這個問題之前得先用一個實列來說明這個問題，如：對于一支KTC-400mm的直線位移傳感器，當接入儀表或PLC時，當位置最小時輸出為0Vdc，就代表對應位置0mm，位置最大時輸出為10Vdc(或者5Vdc)，就代表對應位置為400mm(這個也是由電腦已經設定了)。由于我們的位置與電壓輸出是線性設定(儀表或電腦內已經設定)，那么輸出為5Vdc時就對應位置200mm，其它位置當然也是在(0v，0mm)，(10v，400mm)這兩個點連成的直線上。當然，由于修刻有一定的誤差(不修刻誤差更大)，輸出電壓與對應位置就有一個小的偏差，大約為±0.05%FS(為全行程的意思)。

還有一個問題，如果在上述設定的條件下，客戶錯誤選用并安裝了KTC-50mm，那么，就會出現顯示位置與實際位置不準的問題。這是為什么呢?因為電腦只認識設定10Vdc時對應400mm，那么你現在即使直線位移傳感器拉到500mm的位置，也只顯示400mm，如果直線位移傳感器在5v輸出位置，即為250mm時，其顯示也只有200mm。怎么辦呢?這是只要將設定10vdc對應400mm重新修改成為10vdc對應500mm即可。當然，也可以反過來設定，0vdc對應400mm位置，10vdc對應0mm位置，電腦一樣正常工作。

上面是直線位移傳感器為直接10Vdc供電，儀表或PLC也是要求電壓輸入的情況。如果沒有10Vdc供電，那么一般就只有24Vdc供電，如果儀表或PLC需要電壓0～10Vdc輸入，就可以使用外接電壓模塊，將直線位移傳感器的輸出信號轉換為0～10Vdc;如果儀表或PLC需要4～20mA那么將直線位移傳感器的輸出信號轉換為4～20mA的信號。

而脈沖信號就不同了，如：增量脈沖的編碼器(也有直線脈沖的如數顯尺)，有A、B、Z三相脈沖信號線，在A、B線上，單獨接上A或B線(電源地是公用端)每轉一圈就是3600個脈沖，或者說接受到3600個脈沖就知道轉動了一圈，如果有外部干擾多了幾個脈沖進來，不到一圈就收到3600個脈沖，就會出錯，所以，增量編碼器中，都有一個Z脈沖信號，那是一個校驗位，就是每轉動一圈給出一個脈沖，使數據復位，就是說無論有無干擾進來，有無丟失脈沖信號，都是一圈了。那么，既然A、B相單獨就有輸出，為什么要接同時接A、B兩相呢?那是因為，如果直接A、B中的其中一相，編碼器不論正轉、反轉，脈沖都會往上加，你就無法分清編碼器轉軸到底到了什么角度位置了。只有A、B兩相同時接上，正轉脈沖增加、反轉脈沖減少，無論編碼器正反怎么轉動，你都會知道準確位置。這樣編碼器A、B、Z三相的作用就清楚了。另外，停電后再上電時，原來的數據可能就丟失了，需要重新設定。

如果要求斷電前數據不丟失，需要做非常復雜的工作：

1、首先需要將每時每刻的數據刷新存儲起來，這個存儲器還有后備電池(紐扣電池);

2、存儲的速度要足夠快，才能跟上運動的速度，比如：每轉3600脈沖，每秒轉動一圈，那么每毫秒就要轉動3.6個脈沖差不多4個脈沖，那么每個脈沖的時間就只有0.27毫秒，必須使數據刷新存儲的速度高于0.27毫秒如0.25毫秒，大約頻率為4000Hz，即使是達到這樣的技術，也有可能漏掉一個脈沖;

所以，與其是這樣復雜來實現這個掉電不丟失數據的功能，還不如開發一種不需要如此復雜存儲的編碼器，那就是“絕對編碼器”，絕對編碼器由于是每一個位置對應一個唯一的“脈沖組”識別信號，這樣一個“脈沖組”信號需要傳輸出來，就需要并列的電線，這個“脈沖組”有多少位，基本上就需要多少根線，當然還有正負電源線，可能還有CLOCK線和DATA線。
